1. 오리피스란 ?
오리피스 플레이트는 흐름 시스템에 쉽게 도입할 수 있는 가장 간단한 장치 중 하나입니다. 다른 어떤 유량계보다 자주 사용됩니다. 유량 측정을 위한 기본 장치 역할을 합니다. 이 장치는 벤츄리 미터와 동일한 원리로 작동합니다. 오리피스 미터는 벤츄리와 비교하여 상당한 양의 압력 강하를 유발합니다. 따라서 오리피스 플레이트는 종종 제한 플레이트로 사용됩니다.
2. 오리피스 플레이트의 구성 및 설계
오리피스의 재질은 날카로운 모서리와 표면이 부식 및 침식으로 인해 변형되지 않는 방식으로 선택됩니다. 이것은 파이프에 동심원의 원형 구멍이 있는 얇고 평평한 원형 판입니다. 이것은 두 파이프의 플랜지에 볼트로 고정됩니다. 사각 모서리(90°) 오리피스는 양방향 흐름을 측정하는 데 사용할 수 있습니다. 3.175mm보다 두꺼운 오리피스 플레이트는 유체의 원활한 흐름을 용이하게 하기 위해 다운스트림 가장자리에서 45°로 자주 비스듬히 기울어집니다. 경사진 오리피스는 물론 단방향입니다. 때때로 판이 파이프와 만나는 곳에 배수구 또는 통풍구가 제공되어 튜브에 가스와 기포가 축적되는 것을 방지합니다. 차동 압력계는 흐름의 상류 및 하류 측 모두에 연결됩니다.

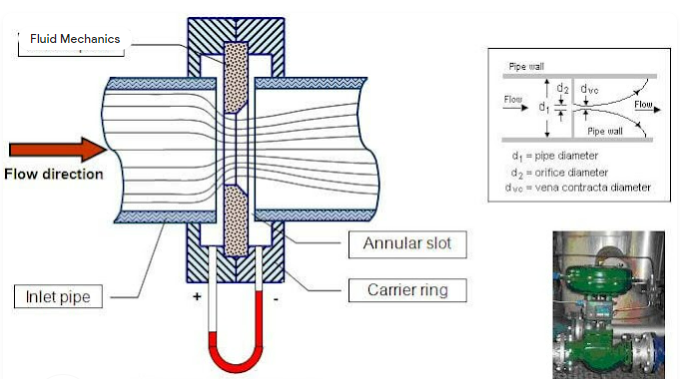

3. 오리피스 플레이트의 일반적인 디자인은 다음과 같습니다(그림. 2).
a) 동심 오리피스 플레이트(Concentric Orifice Plate)
- 동심원의 날카로운 모서리 오리피스 플레이트는 헤드 미터 중 가장 단순하고 가장 저렴합니다. 그것은 일반적으로 스테인레스 스틸로 만들어집니다. 니켈, 모넬 등과 같은 기타 재료는 우수한 내식성이 필요할 때 사용됩니다. 이러한 유형의 오리피스의 정확도는 매우 높습니다.
b) 편심 오리피스 플레이트(Eccentric Drifice Plate)
- 원에 접하는 방향으로 천공되는 오프셋 구멍을 제외하고는 동심 오리피스 플레이트와 유사합니다. 구멍의 위치는 고체 물질이나 이물질의 축적을 방지하고 부유 고체 입자가 포함된 유체 측정에 유용합니다. 편심 오리피스는 동심 오리피스 플레이트와 비교할 때 덜 정확하고 불확실성이 높습니다. 액체에 다량의 기체가 녹아 있는 경우에 사용합니다.
c) 세그먼트 오리피스 플레이트(Segment Orifice Plate)
- 편심 오리피스 플레이트와 동일한 유형의 서비스에 사용됩니다. 그것은 원의 일부인 구멍이 있습니다. 더 많은 고체 입자를 포함하는 유체와 함께 사용됩니다. 편심 오리피스보다 더 비쌉니다.
d) 사분면 가장자리 오리피스 플레이트(Quadrant Edge Orifice)
- 이 유형은 원유, 슬러리 및 점성 흐름과 같은 고밀도 유체의 결함에 사용됩니다. 가장자리가 둥글게 되어 1/4 원을 형성합니다. 직경이 작은(2인치 미만) 파이프에 유용합니다. 드레인 홀은 가스 측정 시 바닥에 제공되거나 위치하여 응축수가 오리피스 플레이트에 축적되는 것을 방지하기 위해 통과할 수 있습니다. 마찬가지로, 액체를 측정할 때 상단에 벤트 홀이 있어 가스가 통과하여 가스 포켓을 피할 수 있습니다.
4. 오리피스 플레이트의 장점
a) 구성이 간단하고 구성 및 교정을 위한 표준을 쉽게 사용할 수 있습니다.
b) 가격이 싸고 크기에 따라 가격이 크게 증가하지 않습니다.
c) 설치 및 제거가 쉽습니다.
d) 수년 동안 효율적이고 신뢰할 수 있습니다.
e) 많은 재료에서 사용할 수 있습니다.
f) 오리피스 전체에 상당한 압력 강하가 발생하기 때문에 유량 측정이 용이합니다.
g) 다양한 크기로 사용할 수 있습니다.
h) 특성이 잘 알려져 있고 예측 가능합니다.
5. 오리피스 플레이트의 단점
a) 상대적으로 높은 영구 압력 강하가 생깁니다.
b) 침식 및 부식으로 인해 특성이 변경될 수 있습니다.
c) 슬러리가 막힐 수 있습니다. 점도가 높은 유체에는 좋지 않습니다.
d) 유체는 단상이어야 하고 균질해야 합니다.
e) 오리피스의 토출계수는 약 0.6 - 0.75이며, 이는 약 60 - 70%의 헤드 손실을 유발합니다.
