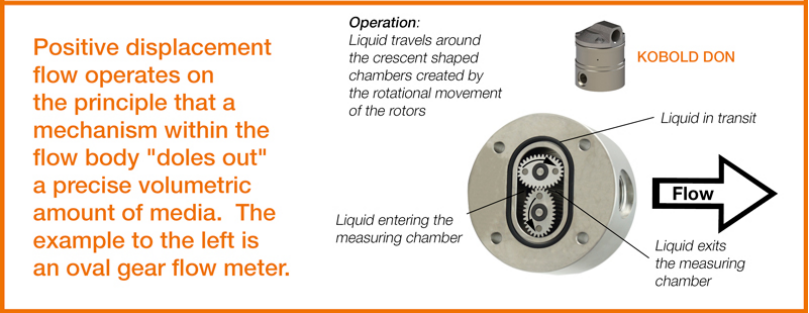

용적 유량계(Positive Displacement Flowmeter) 적용 요건



1. PD 유량계에는 플랜지 연결부가 있어야 합니다.



2. 본체 재질은 데이터시트에 명시된 대로여야 합니다.



3. PD 유량계는 비윤활성 액체와 함께 사용하도록 선택해서는 안 됩니다.



4. PD 유량계의 범위 초과를 방지하기 위해 유량 제한 장치를 고려해야 합니다.



5. 특정 유형의 PD 유량계는 유량뿐만 아니라 유량계 전체의 최대 허용 압력 강하에 의해 최대 용량이 제한됩니다.



6. 특히 저온에서 시작할 때 점도가 높은 액체와 함께 미터를 사용할 때 최대 압력 강하를 제한하는 것을 고려해야 합니다.



7. PD 유량계에는 직접 결합 펄스 발생기가 있어야 하며 신호 증폭기/송신기와 함께 제공되어야 합니다.



8. 독성 제품에 사용되는 경우 PD 유량계에는 카운터에 대한 마그네틱 커플링이 있어야 합니다.



9. 유량계 펄스를 유량계의 컴퓨팅 부분으로 직접 전송하는 이중 펄스 트레인이 있어야 합니다.



10. 펄스 무결성은 ISO 6551, Ref. /61/, A급 또는 이에 상응하는 것. PD 유량계는 과속 또는 유압 충격으로 인한 손상으로부터 보호되어야 합니다.



11. 밸브의 빠른 개폐로 인해 발생합니다.



12. 액체 서비스에서는 적절한 여과 및 탈기가 제공되어야 합니다. 특히 큰 크기의 경우 상당한 질량을 고려하여 PD 유량계와 필터 및 증기 제거기와 같은 보조 장비를 잘 지지할 수 있도록 설치해야 합니다.



13. 인접한 배관은 계량기 본체에 응력을 가하지 않아야 합니다.



14. 공급업체는 정확성과 반복성을 충족하기 위해 해당 데이터시트에 따라 주어진 공정 조건에 대해 PD 유량계 및 액세서리의 정확한 크기 및 선택에 대해 전적으로 책임을 져야 합니다.



15. PD 유량계는 센서, 트랜스미터 및 실질적으로 가능한 한 단일 패키지 단위로 연결된 기타 액세서리 사이의 모든 전기 연결과 함께 완전히 조립된 상태로 공급되어야 합니다.



16. PD 유량계 본체 구성은 유량계를 통한 압력 강하를 최소화하도록 구성되어야 합니다.



17. 국부 유량 측정만 필요한 경우 국부 기계적 판독값은 공학 단위로 표시되는 5자리(최소) 적산계와 함께 제공되어야 하며, IEC 60529에 명시된 경우 로컬 기계적 재설정이 미터에 제공되어야 합니다.



18. 흐름 방향은 몸체에 명확하게 표시/스탬프되어야 합니다.



19. 시스템을 완성하는 데 필요한 모든 특수 케이블 및/또는 하드웨어 공급자가 제공합니다. 완전한 조립품은 공장에서 교정되고 배송 시 설치 준비가 되어야 합니다.



20. 장비는 열대화되고 부식 방지 보호 장치가 제공되어야 합니다. 또, 습하고 염분이 많은 대기에 적합해야 합니다. 부식 공격에 직면할 수 있는 모든 부품은 염분이 높은 해양 환경을 보호하기 위해 처리 및/또는 도색해야 합니다.



21. 공급업체는 정기 검사/교정 요구 사항에 대해 조언해야 합니다.
