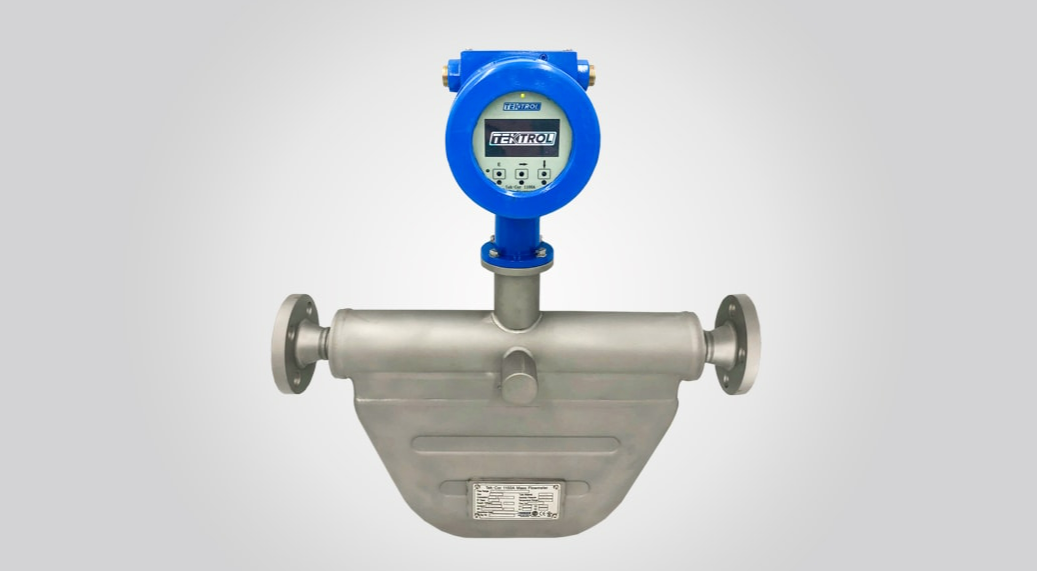

코리올리 질량 유량계(Coriolis Mass Flowmeter) 적용 요건



1. 코리올리 질량 유량계의 유동관은 전략적으로 배치된 자기 장치를 사용하여 고유 진동수로 진동해야 합니다.



2. 계량관의 구조와 형상, 계량관의 수는 제조자의 권고에 따릅니다.



3. 계량기의 전자 장치는 계량기의 필수적인 부분이거나 원격으로 장착될 수 있습니다.



4. 코리올리 미터는 광범위한 액체 및 가스에 적합하지만 증기 서비스에는 적합하지 않습니다.



5. 코리올리 유량계는 유체 점도 변화의 영향을 받지 않으므로 슬러리 및 에멀젼에 적합합니다. 기기 밀도 경계 내에서 코리올리 미터는 밀도 변화의 영향을 받지 않습니다.



6. 코리올리 미터는 진동하는 흐름과 기계적 진동에 취약합니다. 주파수가 진동관의 고유 주파수 범위에 들어가면 무작위 오류가 발생합니다.



7. 코리올리 질량 유량계는 속도 프로파일과 무관하며 단방향 및 양방향 질량 유량 측정에 적합합니다.



8. 코리올리 질량 유량계를 선택할 때 다음 기준을 고려해야 합니다.

• 코리올리 질량 유량계는 크기와 정격이 제한되어 있지만 필요한 유량을 1미터로 처리할 수 없는 경우 2개 이상의 미터를 병렬로 설치할 수 있습니다.



• Coriolis 질량 유량계는 상거래, 화학 물질 주입 및 인라인 혼합 응용 분야에 대해 고려해야 합니다. 양육권 이전을 위해서는 당국의 승인이 필요합니다.



• 공정 유체의 유형과 존재하는 기타 구성 요소는 계량 튜브의 재료를 선택하는 데 중요한 요소입니다. 튜브는 스테인리스 스틸 316/304, Hastelloy, Inconel, Monel, 티타늄 및 탄탈륨을 포함한 다양한 재질로 제공됩니다. 스테인리스강 계량 튜브는 튜브의 진동이 응력 부식을 유발할 수 있으므로 할로겐을 함유한 유체에 사용해서는 안 됩니다. Hastelloy 튜브는 할로겐을 포함하는 모든 용도에 대해 지정되어야 합니다.



• 정상 및 비정상 조건에서 유량계를 가로지르는 압력 강하는 코리올리 질량 유량계를 선택할 때 중요한 요소입니다. 어떤 공정 조건에서도 캐비테이션이 발생하지 않도록 주의해야 합니다. 이렇게 하면 계기가 심각하게 손상될 수 있습니다.



• 코리올리 질량 유량계는 가스 응용 분야에도 적합합니다. 모든 가스 응용 분야의 경우, 특히 최소 요구 가스 밀도와 관련하여 적합성을 확인하기 위해 공급업체와 상의해야 합니다.



• 2상 유체에서 Coriolis 질량 유량계를 사용하지 마십시오. 액체에 소량의 가스가 있거나 가스에 액체가 있으면 측정값이 불규칙해집니다.



9. 다음은 Coriolis 질량 유량계의 설치 요구 사항입니다.

• 코리올리 질량 유량계는 어느 위치에나 장착할 수 있지만 때로는 자체 배수로 미터 튜브를 설치하는 것이 더 나을 수도 있습니다.

• Coriolis 질량 유량계에는 직선 길이 요구 사항이 없습니다.

• 유량계의 기본 영점을 설정하기 전에 실제 유량을 영점화하기 위해 다운스트림 밀폐 차단 밸브를 설치해야 합니다.

• 유량계는 공급자가 지정한 대로 적절하게 지지되어야 합니다. 미터는 배관 작업에 진동과 응력이 없는 상태로 설치된 경우에만 적절하게 측정됩니다. 예를 들어 Custody transfer skid의 경우 스트레스 없는 설치를 위해 벨로우즈가 적용됩니다. • 부식을 방지하려면 밀폐된 센서를 습하거나 염분이 많은 기후에서 사용해야 합니다.



10. 적절한 계량기 성능을 위해서는 다음과 같은 배관 방법이 필수적입니다.

• 미터 프로세스 연결은 파이프 지지대로 사용하면 안 됩니다.

• 바이패스 루프와 밸브를 별도로 지원합니다.

• 맥동 서비스에서 코리올리 미터 주변에 압력 게이지와 맥동 댐퍼를 사용하지 마십시오.
