전자 유량계(Magnetic Flowmeter) 적용 요건



1. 유체 전도도가 > 5 μS/cm이고 해당 라인이 정상적으로 가득 차면 전자 유량계를 사용할 수 있으므로 유량계가 제대로 작동해야 합니다.



2. 전자식 유량계는 더럽고 기름기가 많은 기체 유체, 처리되지 않은 하수 및 고체가 포함된 유체에 적합합니다.



3. 최소 유체 속도가 필요합니다(일반적으로 0.3 – 0.5 m/sec). 연마 서비스의 경우 최대 속도는 3.5m/sec를 초과해서는 안 됩니다.

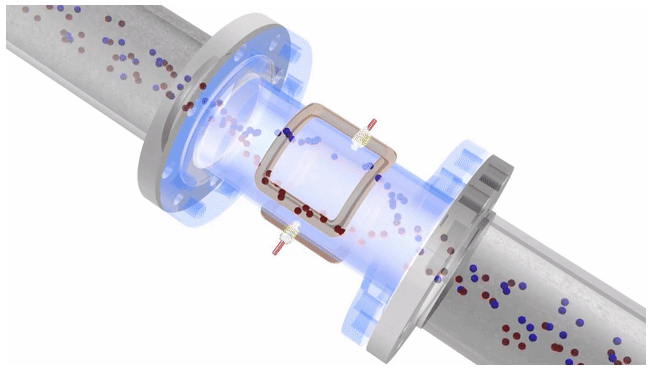

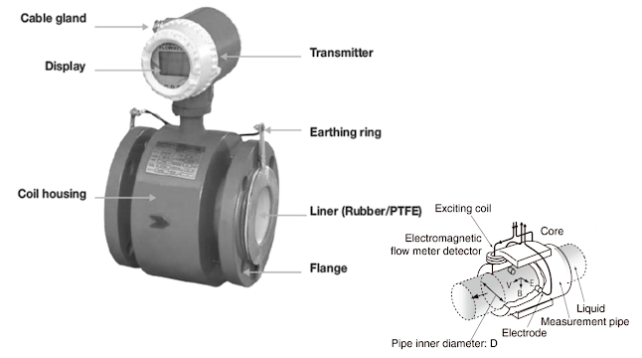

4. 전자유량계는 전자코일과 전극으로 구성된다. 코일 하우징은 습기, 먼지 및 부식성 가스의 침입을 피하기 위해 미터 본체에 완전히 용접된 금속 구조이어야 합니다. 전극은 내식성이 좋아야 합니다. 센서(전극)와 공정 액체 사이의 전위 균등화가 제공되어야 합니다. 유량계는 라이닝된 파이프에 설치할 때 접지 디스크/링과 함께 제공되어야 합니다.



5. 라이너 재료는 서비스에 따라 선택됩니다.

a) PTFE

PTFE는 가장 자주 사용되는 라이너 재료입니다. 이 라이너는 하우징 내부에 접착할 수 없으므로 진공 서비스에 적합하지 않습니다. 또한 특정 액체가 PTFE를 관통할 수 있으며, 이로 인해 계기 부품의 단락 및/또는 부식이 발생할 수 있습니다.



b) PFA

액체 침투는 PTFE보다 적지만 PFA는 압력과 온도에 따라 변하면 원래 모양을 유지하지 않습니다. 이 문제는 스틸 와이어링 매트로 라이너를 강화하여 극복할 수 있습니다. 강화 PFA는 진공 서비스에 적합합니다.



c) 세라믹

세라믹 라이너는 대부분의 응용 분야에 적합하지만 재료는 온도 충격에 민감하고 배관의 응력으로 인해 라이너가 깨질 수 있습니다. 용량성 센서와 함께 세라믹 라이너가 있는 전자식 유량계는 0.05μS/cm의 낮은 전도도에 사용할 수 있습니다. 세라믹은 세심한 취급과 설치가 필요한 고가의 라이너입니다.



d) 고무

네오프렌 또는 천연 고무는 모든 라이너 중 가장 저렴합니다. 주로 수도 서비스에 사용됩니다.
