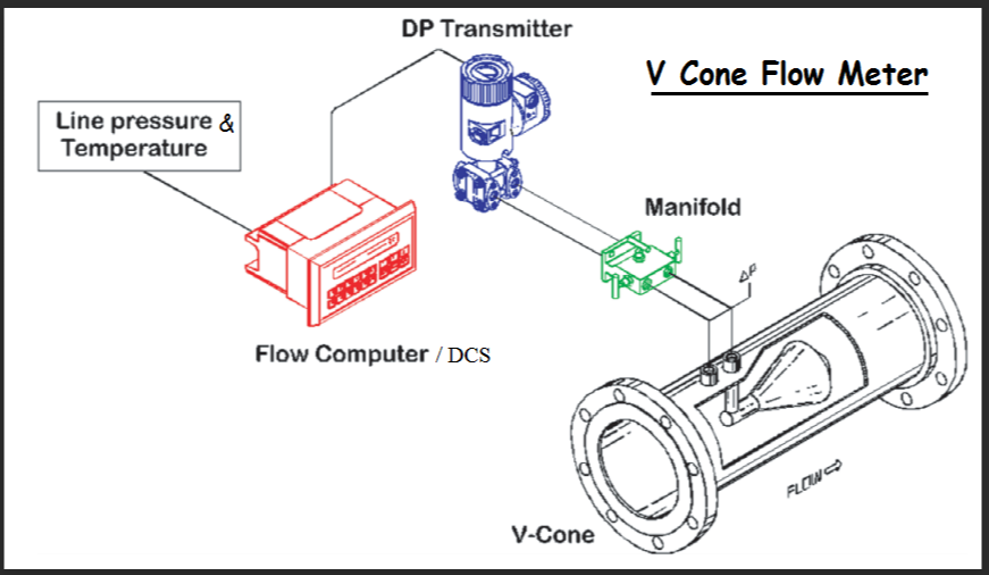

V-Cone 유량계(V-Cone Flowmeter) 적용 요건



1. V-Cone 미터는 낮은 영구 압력 손실 및 높은 턴다운 비율 적용에 선호됩니다.



2. V-Cone은 주요 공간 제약이 있고 기존 DP 유량 트랜스미터에 대해 직선 파이프 실행 요구 사항을 충족할 수 없는 경우에도 사용해야 합니다.



3. V-Cone 미터 반복성 +/- 0.1% 이상 및 10:1 턴다운.



4. V-Cone 유량계는 ISO 5167-5에 따라 크기가 지정되어야 합니다. 베타 비율(d/D) 범위는 0.45에서 0.75 사이입니다.



5. 대략 0 – 250mbar의 계산된 dP 범위가 선호됩니다. 0 – 12.5 mbar 미만 및 0 – 1000 mbar 범위는 피해야 합니다.



6. V-cone 유량계는 정상 유량이 약 70%이고 최대 유량이 유량계 최대 유량의 약 90%가 되도록 설계해야 합니다.



7. V-Cone에 권장되는 설치는 직진 업스트림의 0 – 3 직경과 다운스트림의 0 – 1 직경입니다. 이것은 더 크고 더 비싼 라인 크기에 설치하거나 작은 실행 길이를 사용할 수 있는 사용자에게 큰 이점이 있습니다.
