초음파 유랑계(Ultrasonic Flowmeter) 적용 요건

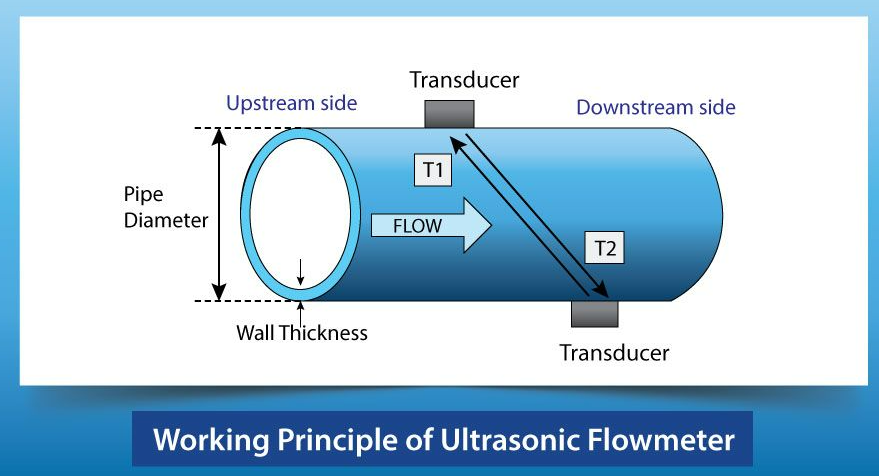

1. 초음파 유량계는 높은 턴다운, 낮은 압력 강하 등이 지정된 플레어 가스, HC 가스 및 HC 액체 응용 분야에 주로 사용됩니다. 초음파 유량계는 이동 시간 기술을 기반으로 합니다. 유량계는 모든 프로브(센서/트랜스듀서), 프로브 설치용 노즐, 파이프라인과 연결하기 위한 플랜지 및 스풀 조각, 온도 요소, 압력 및 온도 트랜스미터, 파이프라인에 설치할 준비가 된 상태로 완전히 조립된 상태여야 합니다.



2. 특정 애플리케이션 및 프로브 구성에 필요한 프로브 수는 애플리케이션에 따라 결정됩니다. 따라서 단일 경로 또는 다중 경로 유량계를 선택해야 합니다. 일반적으로 상거래용의 모든 유량계와 고성능 유량계는 다중경로형이어야 한다. 경로 수는 정확도 요구 사항에 따라 결정됩니다.



3. 고온 적용의 경우 고온으로부터 센서를 보호하기 위해 적절한 배치가 제공되어야 합니다. 필요한 경우 추가 장착 액세서리가 제공되어야 합니다. 초음파 유량계가 제어 밸브/자동 작동식 조절기 또는 소음을 생성하는 기타 장비에 근접하게 설치될 때마다 간섭의 영향을 최소화하기 위해 적절한 상류 및 하류 배관 형상을 고려해야 합니다.



4. 유량계는 수평 및 수직 설치에 적합해야 합니다. 그러나 유량 방향을 나타내기 위해 미터 본체에 화살표 표시를 펀칭해야 합니다. 유량계는 필요한 경우 양방향 유량을 측정할 수 있어야 합니다.



5. 클램프 온형 초음파 유량계는 비침습적 유량계입니다. Clamp-On 초음파 유량계는 또한 Transit Time Technology를 기반으로 합니다. 인라인 측정 기술에 큰 라인 크기 또는 이국적인 재료가 필요한 응용 분야의 경우 클램프 온 초음파 유형 유량계가 선호되며 금속 파이프에만 사용해야 합니다. 클램프 온 초음파 유량계는 액체 계량에 사용할 수 있습니다.



6. 신호 손실을 줄이고 신호 품질을 유지하려면 변환기와 유량 컴퓨터 사이의 신호 케이블 길이를 가능한 짧게 유지해야 합니다. 센서 케이블은 강철 와이어 브레이드 갑옷이어야 하며 공급업체에서 공급해야 합니다.



7. 요구되는 정확도 요구 사항은 생산 및 할당 유량계에 대해 언급된 ANP/INMETRO 사양을 준수해야 합니다.
