고압 배전반(MV Switchgear) 구조와 기능

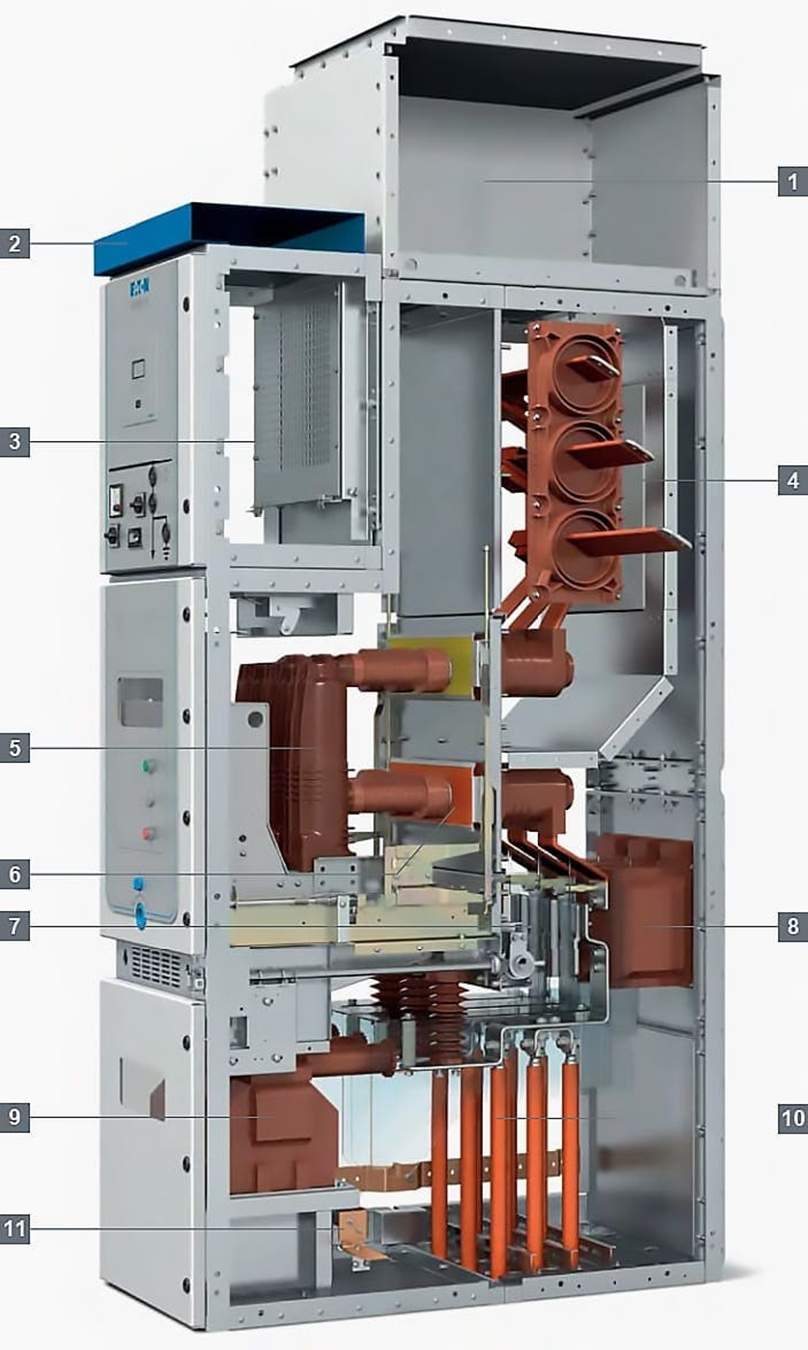

위 사진은 주 스위칭 요소로 진공 인출형 회로 차단기(VCB)가 포함되어 있습니다. 여러 메이커에서 동일한 배전반을 생산하지만 SF6 차단기 등을 사용하는 경우도 있습니다.



1. 아크 챔버(Arc Chamber)
일체형 아크 챔버는 내부 아크와 관련된 가스를 배출합니다. 옵션 표준 부품을 사용하여 아크 챔버를 확장할 수 있습니다. 개폐실 외부의 가스를 배출하기 위해 플랜지와 그릴을 사용할 수 있습니다.



2. 패널 간 배선을 위한 저전압 선로
완전히 분리된 금속 전선관은 각 스위치기어 패널의 상단에 장착되어 서로 연결되어 스위치기어의 전체 길이를 따라 이어지는 연속적인 저전압 전선관을 형성합니다.



3. 저전압 구획

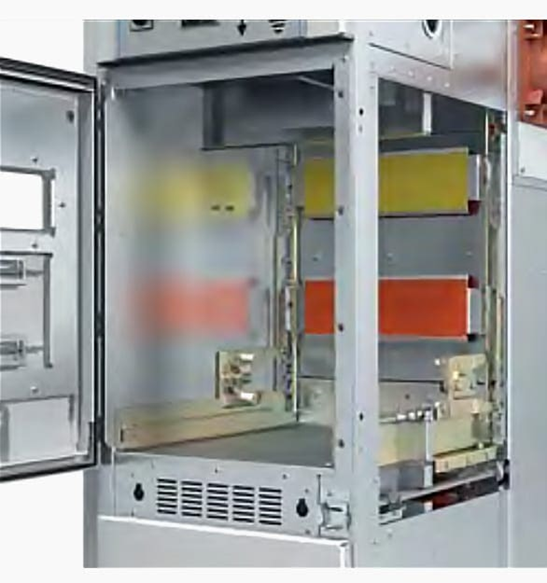

구획은 접지된 금속 칸막이로 분리되어 있으며 제어 및 보호 장치를 위한 충분한 공간이 있습니다.



4. 부스바(Busbar) 구획
부스바는 아크 챔버로 배출되는 자체 접지된 금속 구획으로 완전히 둘러싸여 있습니다. 전체 길이에 걸쳐 완전히 절연된 부스바는 4초 동안 최대 4000A, 50kA 정격에 대한 유형 테스트를 거쳐야 합니다.
에폭시 몰딩은 스위치기어 섹션을 분리합니다.



5. 회로 차단기 구획
아크 챔버에 대한 자체 압력 방출 채널이 있는 접지된 금속 파티션으로 완전히 분리된 이 구획은 진공 회로 차단기의 안전하고 안정적인 작동에 필요한 모든 안전 연동 메커니즘을 제공합니다.
수동 작동 버튼을 사용하면 도어가 완전히 닫힌 상태에서 개폐기 전면에서 진공 회로 차단기를 완전히 작동할 수 있습니다.
회로 차단기는 구획 도어와 기계적으로 연동되므로 회로 차단기가 꺼지고 테스트 위치로 랙 아웃될 때까지 도어가 열릴 수 없습니다.



6. 자동 셔터

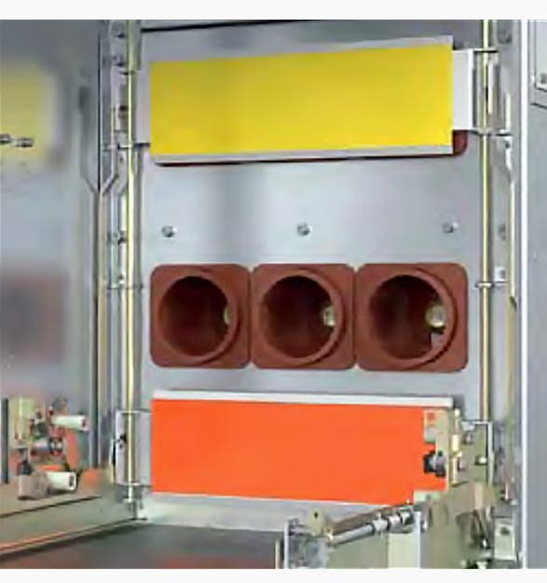

라인(버스바) 및 부하(케이블) 연결 모두에 대해 개별적으로 작동되는 자동 접지 금속 셔터는 닫힌 위치에서 자물쇠로 잠글 수 있습니다. 차단기가 테스트 또는 연결 해제 위치에 있으면 셔터가 자동으로 닫혀 충전부와의 우발적인 접촉을 방지합니다.

반응형

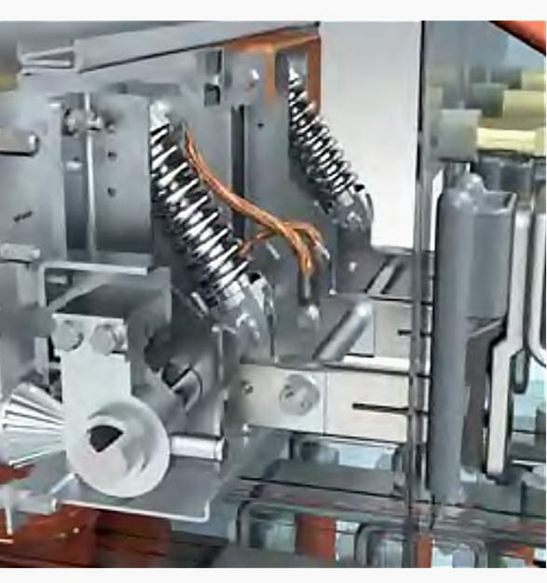

7. 회로 접지 스위치
접지 스위치는 스위치 기어 전면에서 작동되며 스위치 위치를 표시하는 기계적 표시기가 있습니다. 창을 통해 접지 스위치 위치를 직접 볼 수 있습니다.
접지 스위치는 회로 차단기 또는 접촉기 트럭과 기계적으로 연동되어 트럭이 테스트/분리 위치에 있을 때만 닫힐 수 있습니다. 회로 접지 스위치는 추가적인 안전 조치로 케이블 구획 도어와 기계적으로 연동될 수 있습니다.



8. 변류기
다양한 등급의 주조 수지 CT가 표준으로 제공되며, 동일한 위치에 저전압 테이프 감김 CT를 사용할 수 있는 옵션도 있습니다.

9. 전압 변압기
전압 변압기에는 변압기의 완전한 절연을 제공하기 위해 인출 가능한 1차 퓨즈가 장착되어 있습니다. 이 배열은 사용자의 안전을 최대한 고려하여 설계되었습니다.



10. 케이블 결선 구획

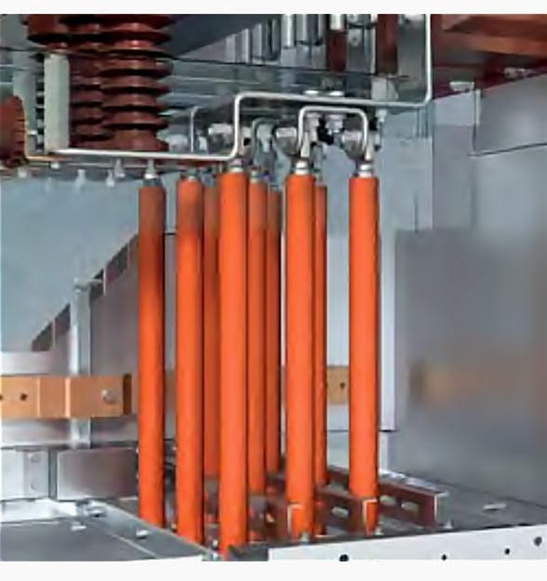

충분한 케이블 결선 구획 제공은 일반적으로 스위치기어 하단에 들어가기 위해 위상당 최대 9개의 단일 코어 케이블을 제공하고 각 패널 하단에 제공된 구리 테일에 압축 러그로 결선됩니다.



11. 어스 바
스테이션 접지에 쉽고 효과적으로 연결할 수 있도록 접지 막대 시스템이 제공됩니다. 접지 바 시스템은 결함 테스트를 거쳤으며 각 패널 섹션 내에서 수직 및 수평으로 작동하며 제공된 경우 접지 스위치에 연결됩니다.
