소프트 스타터와 VFD 차이점(Soft Starter vs. VFD)

기본 사항

소프트 스타터는 일반적으로 모터를 손상시킬 수 있는 큰 돌입 전류가 있는 응용 분야에 사용되는 반면에 VFD는 모터 속도를 제어하고 변경할 수 있는 응용 분야에 사용 됩니다 .



작동 방법

1. 소프트 스타터의 작동
일반적인 3상 소프트 스타터는 전기 모터를 원활하게 시동하기 위해 역평행 구성으로 지향된 6개의 사이리스터 또는 실리콘 제어 정류기를 사용합니다. 사이리스터는 세 부분으로 구성됩니다.
– 논리 게이트
– 음극
– 양극
내부 펄스가 게이트에 적용되면 전류가 양극에서 음극으로 흐르고 모터로 전류가 전송됩니다. 내부 펄스가 게이트에 적용되지 않으면 SCR(실리콘 제어 정류기)은 OFF 상태이므로 모터에 대한 전류를 제한합니다.


이러한 내부 펄스는 모터에 적용되는 전압을 제한하여 돌입 전류를 늦춥니다.
램프 시간을 기준으로 펄스가 전송되므로 전류가 모터에 천천히 적용됩니다. 소프트스타터에 부착된 모터는 부드럽고 부드러운 전류로 시동되어 사전 설정된 최대 속도로 최고 속도를 냅니다.
모터는 모터를 멈출 때까지 해당 속도를 유지하며 소프트스타터는 램프 업과 매우 유사한 방식으로 모터를 감속합니다.

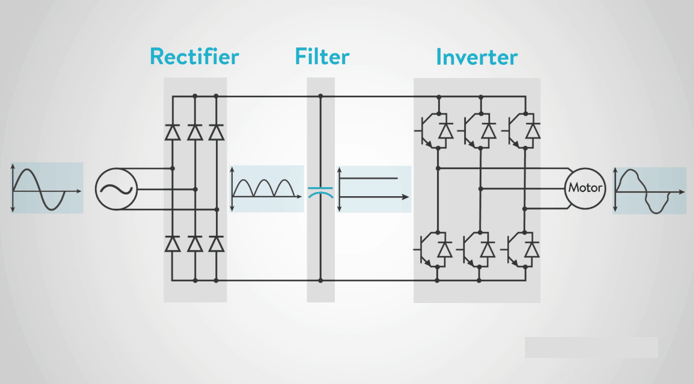

2. VFD의 작동
VFD에는 세 가지 주요 구성 요소가 있습니다.
– 정류기
– 필터
– 인버터
정류기는 다이오드처럼 작동하며 들어오는 AC 전압을 가져와 이를 DC 전압으로 변경합니다.
다음으로, 필터는 커패시터를 사용하여 DC 전압을 청소하여 더 부드러운 유입 전력을 만듭니다.
마지막으로 인버터는 트랜지스터를 사용하여 DC 전압을 변환하고 모터에 헤르츠 단위의 주파수를 보냅니다. 이 주파수는 모터를 특정 RPM으로 구동합니다.
소프트스타터처럼 램프 업 및 다운 시간을 설정할 수 있습니다.



장치 선택 방법

어떤 장치를 선택할지는 애플리케이션에 필요한 제어 수준에 따라 결정됩니다. 결정을 내릴 때 고려해야 할 다른 요소도 있습니다.

1. 속도 제어
애플리케이션에 대량의 전류 유입이 필요하지만 속도 제어가 필요하지 않은 경우 소프트 스타터가 최선의 선택입니다.
속도 제어가 필요한 경우 VFD가 필수입니다.

2. 가격
가격은 많은 실제 응용 프로그램에서 결정적인 요소가 될 수 있습니다. 소프트스타터는 제어 기능이 적기 때문에 VFD보다 가격이 저렴합니다.

3. 크기
마지막으로 장치의 크기가 결정 요인인 경우 소프트 스타터는 일반적으로 대부분의 VFD보다 작습니다.

반응형

VFD 및 소프트 스타터의 적용 예

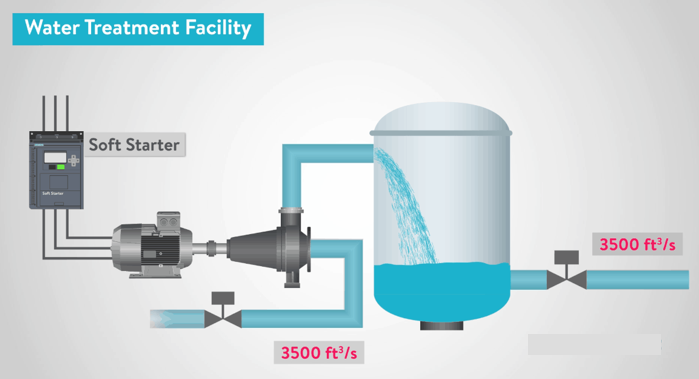

1. 수처리 시설
첫 번째 응용 분야는 폐수 펌프입니다. 수처리 공장에는 일반적으로 공장으로 들어오는 물의 흐름이 일정합니다. 공장에서 나오는 물에 대한 수요가 공장으로 들어오는 공급량과 일정하다고 가정해 보겠습니다.
어떤 장치가 최선의 선택이 될까요?
소프트 스타터는 훌륭한 선택이 될 것입니다. 왜냐하면 이 애플리케이션에서는 워터 펌프를 시동할 때 소프트 스타터가 처리할 수 있고 점진적으로 펌프를 증가시킬 수 있는 모터에 큰 전류 돌입이 있기 때문입니다.
공장에서 나오는 물에 대한 수요는 공장으로 공급되는 물과 동일하므로 펌프의 속도는 변하지 않습니다.

그러나 공장에서 배출되는 물의 수요가 증가하거나 감소하는 경우 속도를 변경하여 VFD가 해당 응용 분야에 더 나은 선택이 되도록 할 수 있습니다.

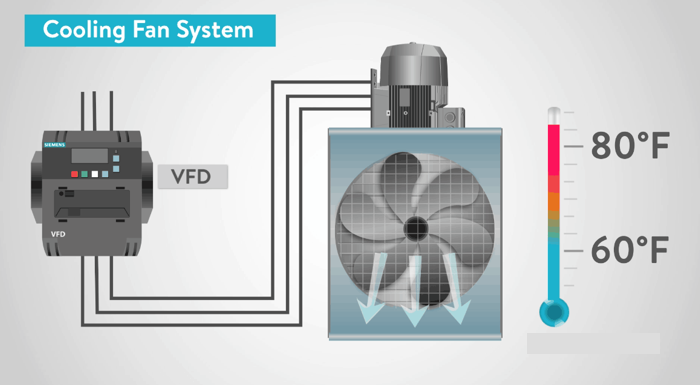

2. 냉각팬 시스템
다음으로 살펴볼 응용 분야는 냉각 팬입니다.
이 시나리오에서는 공장 공기 온도가 고온 설정점에 도달하면 냉각 팬이 켜집니다.
설정점에 도달하면 냉각 팬이 저온 설정점 아래로 떨어지지 않는 한 공기 온도를 유지하기 위해 속도가 느려지고 꺼집니다.
그러나 온도가 계속 상승하고 고온 설정점을 통과하면 팬이 더 빠르게 움직여야 합니다.
이 상황에서는 어떤 장치가 가장 잘 작동할까요?
팬 속도가 다양해야 하므로 VFD가 소프트 스타터보다 낫습니다.
우리의 시나리오가 온도에 따라 팬을 켜거나 끄는 것뿐이고 속도는 변경하지 않는 것이라면 소프트 스타터가 더 나은 옵션이 될 것입니다.



요약

VFD와 소프트 스타터는 모터의 램프 업 또는 다운과 관련하여 유사한 기능을 수행할 수 있습니다.
둘 사이의 주요 차이점은 VFD가 모터의 속도를 변경할 수 있는 반면 소프트 스타터는 해당 모터의 시작 및 정지만 제어한다는 것입니다.
응용 분야에 직면했을 때 가격과 크기는 소프트 스타터에 유리합니다.
속도 제어가 필요한 경우 VFD가 더 나은 선택입니다.
