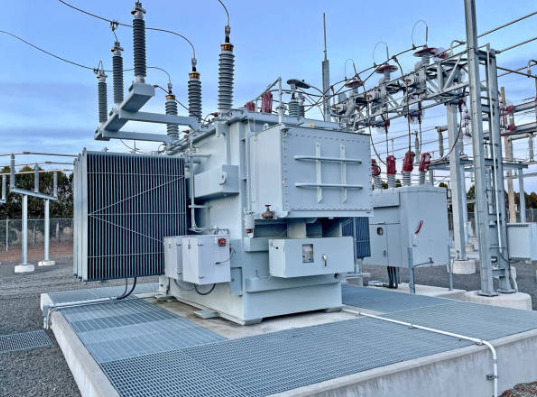

변압기 벡터그룹 테스트

변압기의 벡터 그룹은 변압기의 성공적인 병렬 작동을 위한 필수 속성입니다.

따라서 모든 전력 변압기는 고객이 지정한 변압기 벡터 그룹을 보장하기 위해 공장 현장에서 변압기의 벡터 그룹 테스트를 거쳐야 합니다.

위상 시퀀스 또는 위상이 최대 양의 전압에 도달하는 순서는 두 개의 병렬 연결된 변압기에서 동일해야 합니다. 그렇지 않으면 사이클 중에 각 위상 쌍이 단락됩니다.

3상 변압기의 다양한 1차 3상 연결과 관련하여 여러 개의 2차 연결을 사용할 수 있습니다. 따라서 동일한 1차 인가 3상 전압의 경우 변압기의 내부 연결이 다르기 때문에 크기와 위상이 다양한 3상 2차 전압이 다를 수 있습니다.

우리는 한쪽 다리의 1차 코일과 2차 코일이 시간 위상에 있는 EMF를 유도했다는 것을 알고 있습니다. 동일한 수의 1차 권선을 가진 두 개의 변압기와 1차 권선이 스타 형태로 연결되어 있다고 가정해 보겠습니다. 두 변압기의 위상당 2차 권선 수도 동일합니다. 그러나 첫 번째 변압기에는 2차 스타 연결이 있고 다른 변압기에는 2차 델타 연결이 있습니다. 두 변압기의 1차 코일에 동일한 전압이 적용되면 각 위상의 2차 유도 EMF는 각 1차 위상의 시간 위상과 동일한 시간 위상을 가지게 됩니다. 변압기의 핵심. 첫 번째 변압기에서는 2차 변압기가 스타 연결되어 있으므로 2차 선간 전압은 2차 상 코일당 유도 전압의 √3배입니다. 그러나 2차 변압기가 델타 연결된 두 번째 변압기의 경우 선간 전압은 2차 상 코일당 유도 전압과 같습니다. 두 변압기의 2차 선간 전압의 벡터 다이어그램을 살펴보면 두 변압기의 선간 전압 사이에 30°의 명확한 각도 차이가 있음을 쉽게 알 수 있습니다.



이제 이러한 변압기를 병렬로 작동하려고 하면 2차 라인 전압 사이에 위상각 차이가 있기 때문에 변압기 사이에 순환 전류가 흐릅니다. 이 위상차는 보상될 수 없습니다. 따라서 위상 변위가 있는 2차 전압을 제공하는 두 세트의 연결은 변압기의 병렬 작동을 위해 고안될 수 없습니다.

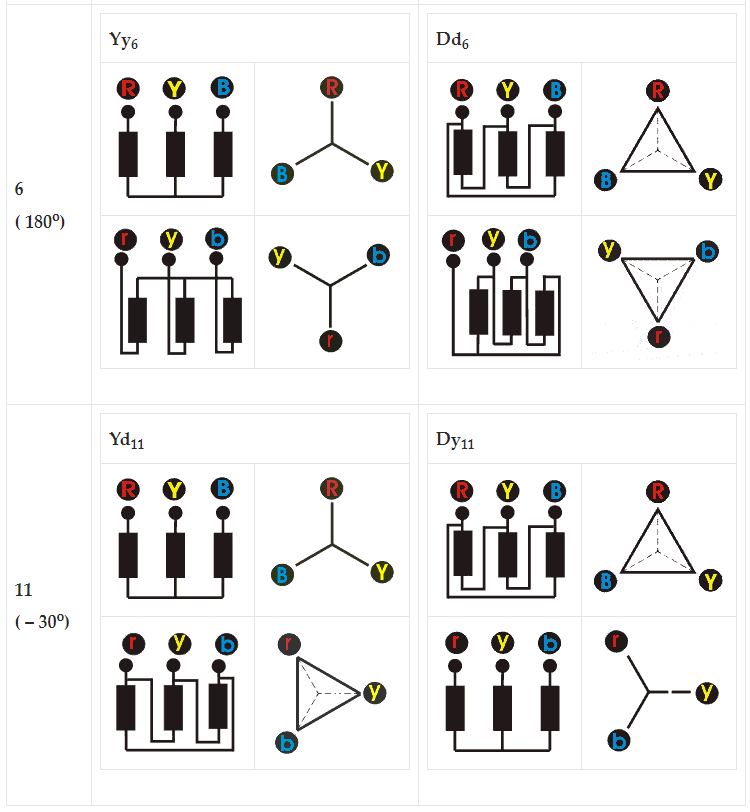

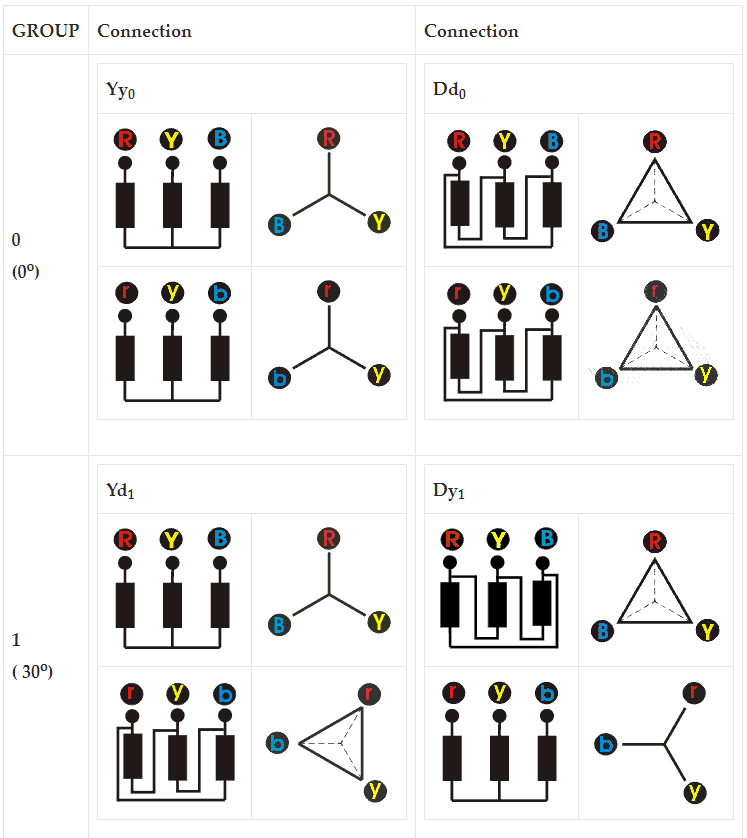

다음 표는 위상 순서 및 각도 발산의 관점에서 변압기를 병렬로 작동할 수 있는 연결을 제공합니다. 벡터 관계에 따라 모든 3상 변압기는 변압기의 서로 다른 벡터 그룹으로 나뉩니다. 특정 벡터 그룹의 모든 전력 변압기는 변압기의 병렬 작동에 대한 다른 조건을 충족하는 경우 쉽게 병렬로 작동할 수 있습니다.
