열전대(Thermocouple) 적용 요건

1. 일반적으로 열전대(T/C) 지정은 달리 명시되지 않는 한 "IEC 60584-1: 열전대 Part1: EMF 사양 및 허용 오차"에 따라야 합니다.

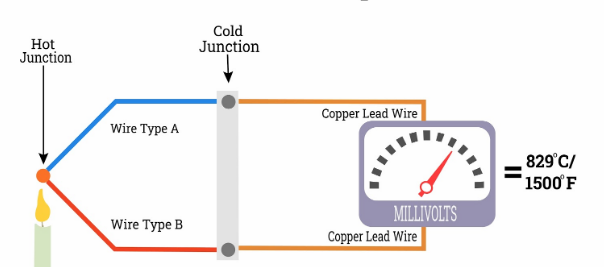

2. 일반 사용 시 열전대는 SS-316 보호 피복이 있는 산화마그네슘 절연 유형이어야 하며 고온용 열전대는 인코넬 보호 피복으로 절연된 산화마그네슘이어야 합니다. 열전대 측정 접점은 접지되지 않아야 합니다(접지되지 않은 유형). 열전대에 대한 기준 접점 보상은 자동이어야 합니다.

3. 일반 모니터링 및 제어 애플리케이션의 경우 열전대 유형 K/J 공차 등급은 IEC 60584-1에 따라 클래스 2가 되어야 하고 열전대 유형 T/B 공차 등급은 IEC 60584-1에 따라 클래스 3이어야 합니다.

4. 상거래 또는 유사한 애플리케이션의 경우 TC 유형 K/J 공차 등급은 IEC 60584-1에 따라 클래스 1이 되어야 하고 TC 유형 T/B 공차 등급은 IEC 60584-1에 따라 클래스 2가 되어야 합니다.

5. 열전대는 단순 구조이거나 데이터 시트에 명시된 대로여야 합니다.

6. 표준 적용을 위한 열전대는 다음과 같이 선택되어야 합니다.

7. 열전대 요소는 금속 대 금속 접촉을 보장하기 위해 써모웰 바닥에 스프링이 장착되어 있어야 합니다.
