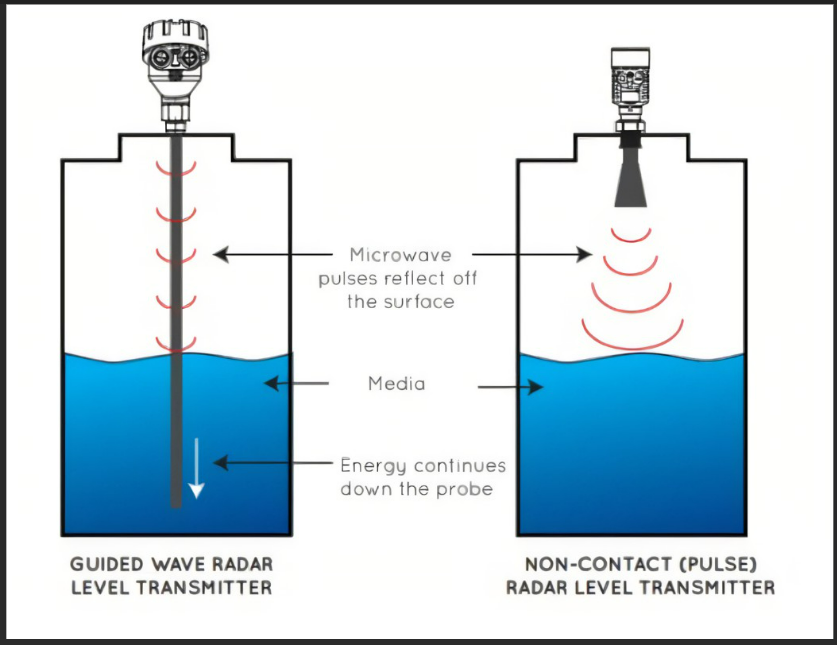

GWR(Guided Wave Radar) 레벨 계측기 적용 요건



1. GWR 기기는 액체 인터페이스에 사용해야 합니다. 계면 측정을 위한 GWR 기기의 적합성을 확인하기 위해 액체의 유전 상수의 차이를 고려해야 합니다. 유도파 레이더(Guided Wave Radar) 유형 수위 장비는 탱크 수위 측정에도 사용해야 합니다. 프로브/안테나의 유형은 지정된 공정 조건, 유전 상수, 점도 및 성능 요구 사항에 따라 선택해야 합니다.



2. 다음 조건이 존재하는 경우 레이더 기술의 유형 또는 일반적인 적합성을 선택하는 데 특별한 주의를 기울여야 합니다.

a) 낮은 액체 유전율(예: 경질 탄화수소) 및 높거나 다양한 기체 유전율(높거나 다양한 압력 또는 온도).

b) 왁스 또는 스케일과 같은 증착 및 축적.

c) 포밍.

d) 100mm보다 큰 에멀젼 층. 이자형. 선박에 내부 간섭이 있음(반사 원인)



3. GWR 프로브/안테나는 탱크 바닥에 용접되어서는 안 됩니다.



4. GWR은 DP 유형 LT에 설치 제한이 있거나 커패시턴스 프로브에 오염/코팅 가능성이 있는 중요하지 않은 레벨 측정에 사용할 수 있습니다.
