AC 모터 기초 이론

1. AC 모터 작동의 기본 개념

AC 모터에는 그림과 같이 '스테이터(Stator)'와 '로터(Rotor)'라는 두 가지 기본적인 부품이 있습니다.

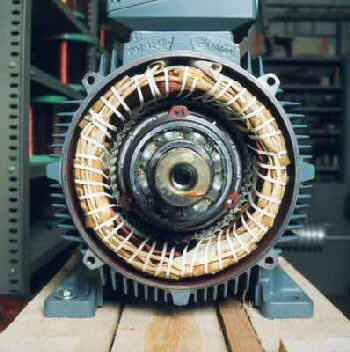

그림 1: AC 모터의 기본 구성 요소



스테이터는 각 자석의 한 극이 그룹의 중심을 향하도록 중공 원통을 형성하도록 배열된 개별 전자석 그룹으로 구성됩니다. "스테이터"라는 용어는 고정이라는 단어에서 유래되었습니다. 스테이터는 모터의 고정 부분입니다.

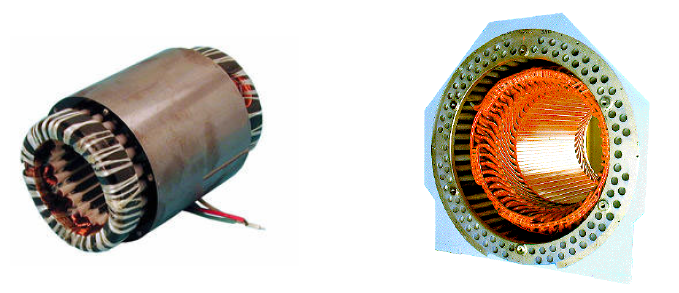

그림 2: 유도 전동기의 고정자



로터는 회전하는 전기 부품입니다. 또한 원통 주위에 배열된 전자석 그룹으로 구성되며, 극은 스테이터 극을 향합니다. 로터는 분명히 스테이터 내부에 위치하며 모터의 샤프트에 장착됩니다. "로터"라는 용어는 회전하는 단어에서 유래되었습니다. 그러므로 로터는 모터의 회전 부분입니다.

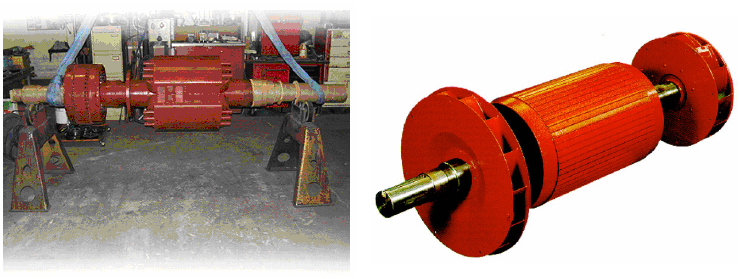

그림 3: 유도 전동기의 회전자



이러한 모터 구성 요소의 목적은 회전자를 회전시켜 모터 샤프트를 회전시키는 것입니다. 이 회전은 자기 현상으로 인해 발생합니다. 다른 자기 극은 서로 끌어당기고 같은 극은 밀어냅니다. 스테이터 극의 극성을 점진적으로 변경하여 결합된 자기장이 회전하도록 하면 로터는 스테이터의 자기장을 따라 회전합니다.

그림 4: 스테이터와 로터
